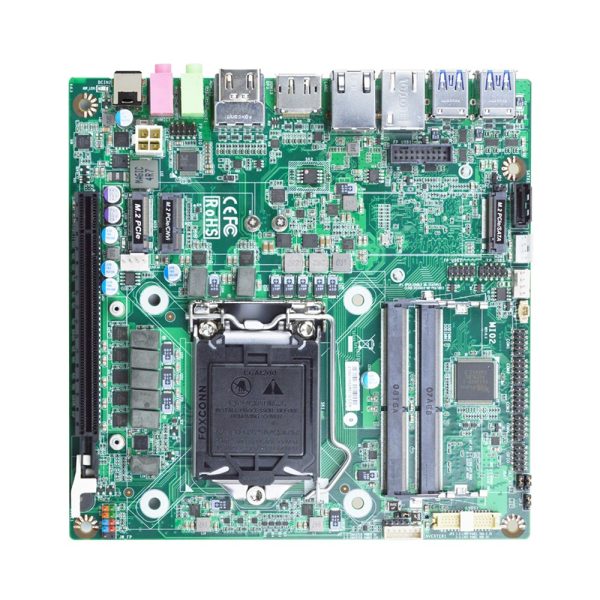

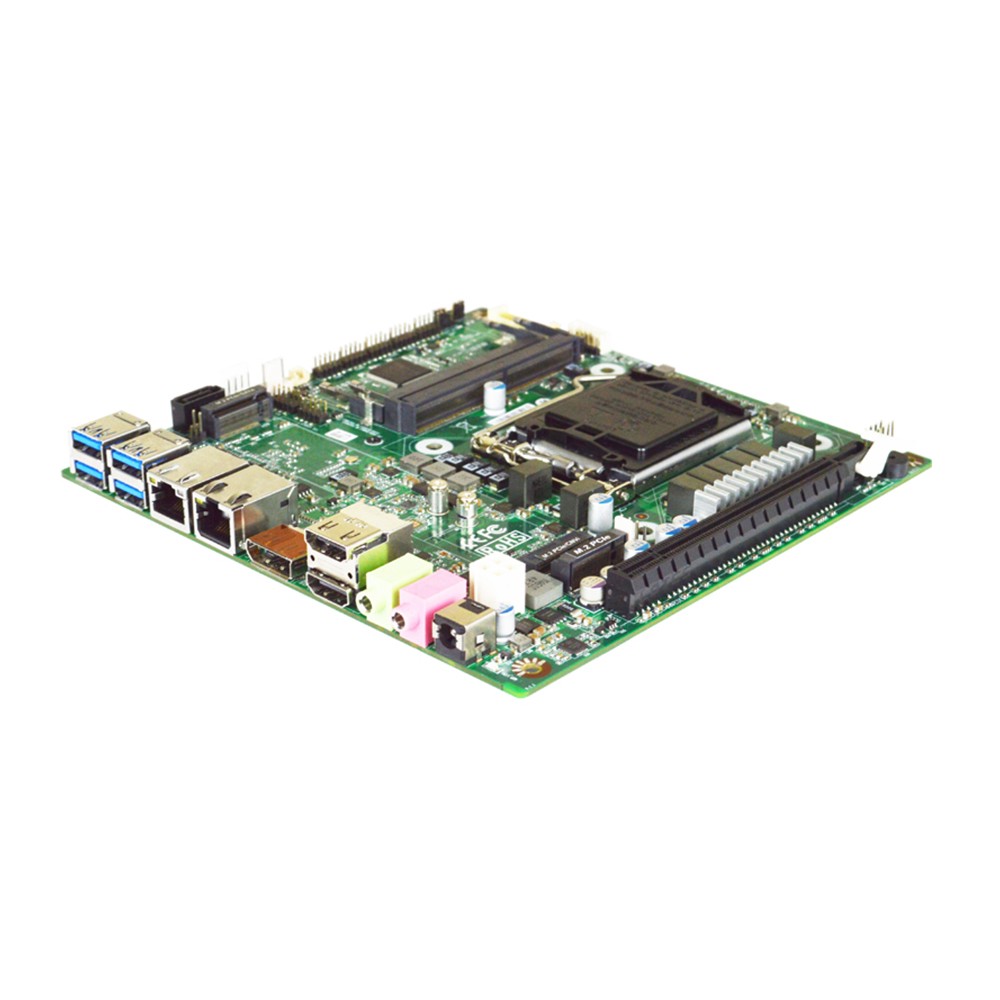

La JETWAY MI02-10 es una placa de factor de forma Slim Mini-ITX que adopta el procesador Intel® 10/11 generación Core i9 / i7 / i5 / i3, Pentium y Celeron.
La placa admite dos memorias SO-DIMM DDR4 2933/2666 / 2400MHz, hasta 64GB. Con el controlador integrado Intel® i219LM GbE e i225LM 2.5GbE, el MI02-10 / MI02-12 ofrece dos dispositivos Ethernet para transmisión de red. Una interfaz SATAIII (6Gb / s) y una M.2 M-key 2280 (SATA / PCIex4) admiten dispositivos de almacenamiento de oferta NVMe. Una llave electrónica M.2 2230 (PCIex1 / USB2.0) compatible con CNVi, una llave B M.2 3042/3052 (USB3.0 / PCIe x1) con ranura para tarjeta SIM, cuatro puertos USB3.2 Gen.2 , dos puertos USB3.2 Gen.1, cuatro puertos USB2.0 y cuatro puertos COM proporcionan una expansión versátil.
La ranura PCIex16 puede admitir tarjetas verticales Jetway para diferentes expansiones. El MI02-10 ofrece dos puertos HDMI1.4, un puerto DP1.4 y un LVDS, un puerto eDP que puede admitir 3 pantallas independientes.
Debido a las características anteriores, MI02-10 es adecuado para aplicaciones de Edge Computing, Señalización digital, PC industriales, Automatización de fábricas, Sector público, Seguridad digital y Vigilancia.
Principales Características…
* Placa base Mini-ITX.
* Soporta procesadores Intel i3, i5 e i7 de 10th/11th generación hasta 65W.
* Chipset Intel Q470E.
* Socket 1200.
* Admite 2 módulos de memoria DDR4 hasta 64Gb.
* Dual LAN: 1x Intel i225LM 2.5GbE, 1x Intel i219LM GbE.
* Salidas de vídeo: 2x HDMI, 1x DP, 1x LVDS, 1x eDP.
* 4x COM (COM1 / COM2 compatible con RS232 / 422/485), 4x USB3.2 Gen.2, 2x USB3.2 Gen. 1, 4x USB2.0.
* 1x ranura PCIe x16, 1x M.2 M-key 2280 (SATA / PCIe x4) compatible con NVMe, 1x M.2 E-key 2230 (PCIe x1 / USB2.0) compatible con CNVi, 1x M.2 B-key 3042/3052 (USB3.0 / PCIe x1) W / ranura para tarjeta SIM.
| Modelo | – MI02-10 |
| Factor de forma | – Slim Mini-ITX (6.7 pulgadas * 6.7 pulgadas, 170 * 170 mm) |
| Sistema de procesador | – Procesador Intel® 10/11 LGA 1200 Socket Core i9 / i7 / i5 / i3 / Pentium / Celeron Comet Lake-S (TDP máx. De 65 W) – Conjunto de chips Intel Q470E Express – BIOS ROM Flash AMI de 256 Mb |
| Ranura de expansión | – 1 * E-key 2230 (PCIex1 / USB2.0) compatible con CNVi – 1 * B-key 3042/3052 (USB3.0 / PCIe x1) W / ranura para tarjeta SIM – 1 * ranura PCIex16 (sugiera la tarjeta PCIe menos de 25W de consumo de energía) |
| Memoria | – 2 * Dual CH DDR4 2933/2666 / 2400MHz SDRAM SO-DIMM hasta 64GB |
| Gráficos | – Gráficos Intel® HD, memoria compartida – 1 * eDP (Resolución máxima: 4096 × 2304 @ 60Hz) – 1 * LVDS (Resolución máxima: 1920 × 1200 @ 60Hz) – 2 * HDMI 1.4 (Resolución máxima: 4096 × 2160 @ 30Hz ) – 1 * DP (Resolución máxima: 4096 × 2304 @ 60Hz) – Soporta pantallas triples |
| Ethernet | – 1 * Intel i219LM GbE – 1 * Intel i225LM 2.5GbE |
| Audio | – Audio HD de 6 canales: Realtek ALC662 |
| Almacenamiento | – 1 * SATAIII (6Gb / s) compatible con RAID con puerto SATA M.2 – 1 * M-key 2280 (SATA / PCIex4) compatible con NVMe |

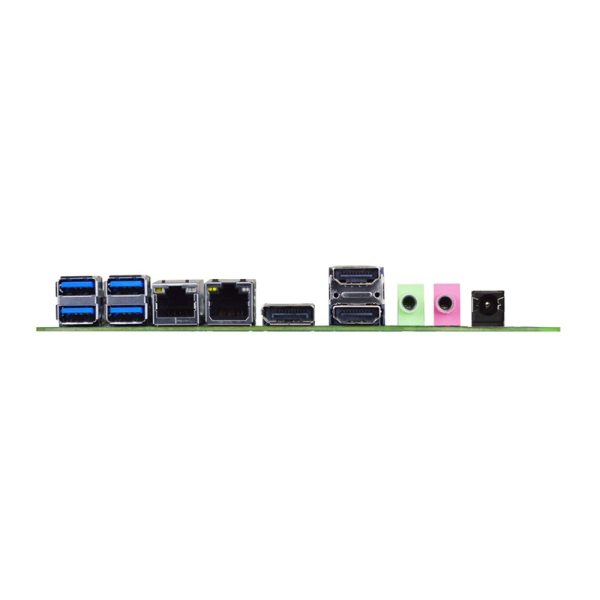

| E / S trasera | – 2 * HDMI – 1 * DP – 2 * RJ45 Ethernet – 4 * USB 3.2 (Gen.2) – Salida de línea, MIC – 1 * Conector de entrada de CC |
| E / S interna | – 2 * USB3.2 (Gen.1) – 4 * USB 2.0 – 1 * LVDS – 1 * eDP – 1 * SATAIII – 4 * COM (COM1 / COM2 compatible con RS232 / 422/485) – 1 * M.2 M -key 2280 (SATA / PCIex4) compatible con NVMe – 1 * M.2 E-key 2230 (PCIex1 / USB2.0) compatible con CNVi – 1 * M.2 B-key 3042/3052 (USB3.0 / PCIe x1) – 1 * GPIO (8 bits), 1 * Intrusión de chasis – 1 * Encabezado de audio – 1 * SMBUS, 1 * Modo AT – Admite TPM2.0 integrado (MI02-12) |
| Temporizador de vigilancia | – Desde Super I / O para arrastrar RESETCON # – 256 segmentos (10sec ~ 255min) |
| Energía | DC-IN 12 ~ 28V, compatible con AT / ATX – AT: directamente PWR encendido como entrada de energía lista – ATX: presione el botón para encender PWR después de que la entrada de energía esté lista |
| Cumplimiento | – CE, FCC, LVD, RoHS, ALCANCE |
| Temperatura | – En funcionamiento: 0 ° C ~ 60 ° C – Almacenamiento: -20 ° C ~ 85 ° C – Humedad: 10% ~ 90% RH @ 40 ° C (sin condensación) |
| Soporte de SO | – Windows 10, Linux |
